윈도우 실행파일 구조(PE파일)

출처 - https://rninche01.tistory.com/m/84



1. 윈도우 실행파일(PE파일) 개요

1.1 PE파일이란?

PE(Portable Executable)파일은 윈도우 실행파일이라고 부르며 윈도우OS에서 사용되는 실행파일형식을 의미하며 UNIX의 COFF(Common Object File Format)을 기반으로 만들어졌다.

windows 환경에 따라 다르게 부르는데 32bit환경에서는 PE32, 64bit환경에서는 PE+또는 PE32+라고 불린다.

Linux나 Unix와 같은 계열의 환경에서는 PE파일과 비슷한 형식으로 ELF(Executable and Linkable Format)파일이 존재한다.

PE파일을 통해서 프로그램이 사용하는 API 또는 DLL 등 다양한 정보와 어느 메모리 주소에 로딩되는지 확인할 수 있다.



1.2 PE파일 종류

1) 실행 계열 : EXE, SCR

2) 라이브러리 계열 : DLL, OCX, CPL, DRV

3) 드라이버 계열 : SYS, VXD

4) 오브젝트 파일 계열 : OBJ



---



2. PE파일 구조

2.0 추가 설명

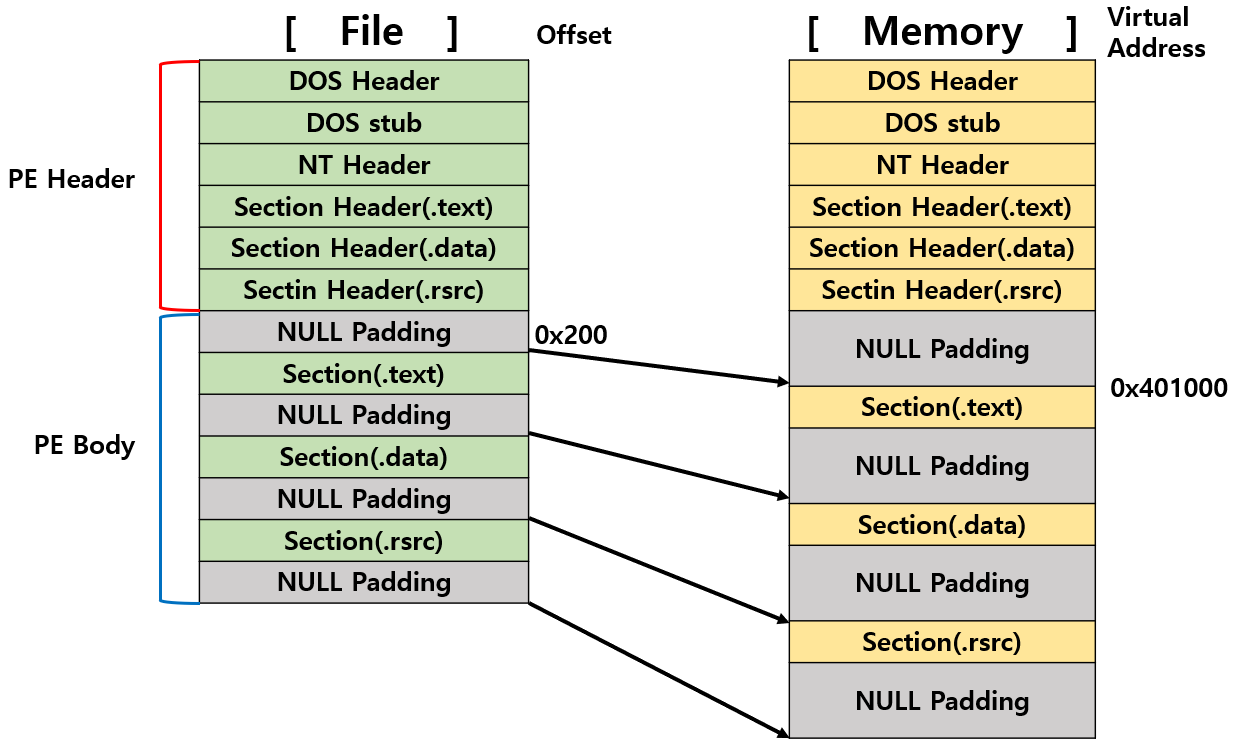

1) PE 구조

•  다양한 정보들이 PE Header에 구조체 형식으로 저장
• DOS Header부터 Section Header까지 PE Header이며 밑에 Section들을 합쳐서 PE Body
• 파일에서는 offset, 메모리에서는 VA(Virtual Address)로 위치를 표현



2) Offset, VA, RVA

파일에서는 Offset으로 메모리에 적재될 때는 VA로 위치를 표현

• Offset : 파일의 첫 바이트 부터 거리를 뜻함
• VA(Virtual Address) : 프로세스 가상 메모리의 절대주소
• RVA(Relative Virtual Address) : 기준(ImageBase)로부터 상대주소
• VA = RVA + ImageBase

PE Header에 많은 정보는 RVA형태로 된 것을이 존재



* 이유 : PE파일(주로 DLL)이 가상 메모리의 특정 위치에 로딩될 때 해당 위치에 다른 PE파일(DLL)이 로딩되어 있을 수 있으므로 Relocation과정을 통해 빈 공간에 로딩되어야 한다. 만약, VA(절대주소)로 되어있다면 정상적인 액세스가 이뤄지지 않지만 RVA(상대주소)로 되어있다면 Relocation이 발생해도 ImageBase에 대한 상대주소는 변하지 않기 때문에 문제 없이 액세스가 가능하다.



참고 :

[악성코드분석] PE (portable Executable) 기초 개념잡기



3) Null Padding

• 헤더의 끝 부분과 섹션별로 사이사이에 Null값이 존재
• 파일 또는 메모리에서 섹션의 시작위치는 각각 최소 기본 단위의 배수에 해당하는 위치여야하므로 빈공간은 Null로 채워버림
• 이를 Alignment라 부르며 여러 가지 내부 연산 등 처리상의 효율성을 위해 특정 단위로 간격을 맞추며 빈 공간은 Null로 채우는 것이다.



2.1 PE Header

1) DOS Header

•  DOS 파일에 대한 하위 호환성을 고려하여 만듦
• 구조체 : IMAGE_DOS_HEADER

* 주요 멤버

1-1) e_magic : DOS signature(매직넘버)로 PE파일을 나타내는 첫 2바이트, MZ(5A4D0로 고정되어 있으며 MZ이 아니면 로더는 해당 파일을 PE로 인식하지 않는다.(참고로 MZ은 DOS 실행 파일을 설계한 Mark Zbikowski의 이니셜)

1-2) e_lfanew : NT Header가 시작되는 위치의 옵셋을 뜻하며 e_lfanew값이 가리키는 위치에 NT Header구조체가 존재해야 한다.



2) DOS Stub

• DOS환경에서 실행되는 코드를 가진 영역이며 일종의 옵션으로 DOS Stub이 없어도 파일 실행에 문제가 없다.
• 코드와 데이터의 혼합으로 이뤄졌으며 DOS환경에서 실행하면 "This program cannot be run in DOS mode"문자열을 출력하고 종료



3) NT Header

• 구조체 : IMAGE_NT_HEADERS
•  DOS Header의 멤버 중 e_lfanew에 저장된 주소 값이 이 부분을 가리킴
• NT Header는 파일 실행에 필요한 정보가 저장
•  NT Header의 구조체에는 총 3개의 멤버로 구성되어있으며 다음과 같다.



3-1) Signature

• 제일 첫 멤버로 일반적으로 50450000h("PE"00)을 가진다.(변경 불가)



3-2) File Header

• 구조체 : IMAGE_FILE_HEADER
• 파일의 개략적인 속성을 나타냄

* 주요 멤버(해당 값들이 정확히 세팅되지 않으면 파일은 정상적으로 실행되지 않음)

① Machine : 파일의 실행 대상 플랫폼을 나타냄(winnt.h에 정의됨) I386(0x014C), IA64(0x200), AMD64(0x8664)

② NumberOfSections : 파일에 존재하는 섹션의 개수(파일에 따따라 섹션의 개수가 달라지므로)이며 반드시 0보다 커야함, (정의된 섹션 개수 > 실제 섹션 개수 : 실행 에러), (정의된 섹션 개수 < 실제 섹션 개수 : 정의된 개수만큼 인식)

③ SizeOfOptionalHeader : 다음에 이어지는 Optional Header의 크기를 알려줌

④ Characteristics : 파일의 속성을 나타내는 값으로 실행 파일인지 DLL파일인지 등의 정보들이 bit OR연산을 통해 최종 값으로 설정된다. (winnt.h파일에 정의됨), exe파일(0x0002), dll파일(0x2000)

⑤ TimeDateStamp : 파일의 실행에 영향을 미치지 않는 값으로, 해당 파일의 빌드 시간을 나타냄



3-3) Optional Header

• 구조체 : IMAGE_OPTIONAL_HEADER
• 파일 실행에 필요한 주요 정보들을 저장

* 주요 멤버

① Magic : IMAGE_OPTIONAL_HEADER32인지 64인지 구분(32인 경우 0X10B, 64인 경우 0x20B)

② AddressOfEntryPoint : 파일이 메모리에 매핑된 후 코드 시작 주소이며 ImageBase값에 이 값을 더해 코드 시작 지점을 설정(즉, Entry Point의 RVA를 가짐)

③ ImageBase : PE파일이 로딩되는 시작 주소이며 EXE, DLL파일은 user memory영역에 위치하며 SYS파일은 kernel memory영역에 위치한다. 일반적으로 EXE파일은 0x400000, DLL파일은 0x1000000의 값을 가진다.

④ SectionAlignment, FileAlignment : 메모리/파일에서 섹션의 최소단위를 나타내며 각 섹션은 반드시 Alignment의 배수여야 한다.(섹션에서 크기 남더라도 0으로 채워서 Alignment값을 맞춤)

⑤ SizeOfImage : 메모리에 로딩될 때 가상 메모리에서 PE Image가 차지하는 크기

⑥ SizeOfHeader : PE Header의 전체 크기(FileAlignmaet의 배수여야 한다.)

⑦ Subsystem : 동작환경을 정의한 것으로 sys파일(0x1), GUI파일(0x2), CLI(0x3)의 값으로 세팅

⑧ NumberOfRvaAndSize : DataDirectory배열의 개수로 일반적으로 16개의 디렉터리를 가지지만 해당 멤버로 디렉터리 수를 정할 수 있다.

⑨ DataDirectory : IMAGE_DATA_DIRECTORY구조체의 배열로써 디렉토리별로 각각의 정보를 담음

• Export Directory : DLL등의 파일에서 외부에 함수를 공개하기 위한 정보들을 가짐
• Import Directory : 프로그램 실행을 위해 Import하는 DLL 이름과 사용할 함수 정보가 담긴 INT주소와 IAT주소 같은 정보가 담김
• TLS Directory : 스레드 지역 저장소 초기화 섹션에 대한 포인터
• IAT Directory : IAT의 시작번지를 가리킴



4) Section Header

• 각 Section의 헤더들이 존재하며 Section들은 메타데이터를 저장하고 메모리에 로드될 때 필요한 정보를 포함하고 있다.

* 주요 멤버

4-1) VirtualSize : 메모리에서 섹션의 크기

4-2) VirtualAddress : 메모리에서 섹션의 시작주소(RVA)

4-3) SizeOfRawData : 파일에서 섹션의 크기

4-4) PointerToRawData : 파일에서 섹션의 Offset

4-5) Characteristics : 섹션의 속성, Bit OR연산



2.2 Section

1) Section유형

1-1) Code

.text : 프로그램 실행 코드를 담고 있는 섹션



1-2) Data

.data : 읽고 쓰기가 가능한 데이터 섹션으로 초기화된 전역변수와 정적 변수 등이 위치

.rdata : 읽기 전용 데이터 섹션으로 상수형 변수, 문자열 상수 등이 위치

.bss : 초기화되지 않은 전역변수를 담고 있는 섹션



1-3) Import API

.idata : Import할 DLL과 API에 대한 정보를 담고 있는 섹션으로 대표적으로 IAT존재

.didat : Delay-loading importDLL 정보(프로그램 실행 후 DLL사용시에만 연결하며 릴리즈 모드 시 다른 섹션에 병합)



1-4) Export API

.edata : Export할 API정보를 담고 있는 섹션(주로 DLL에서 사용되며 .text 또는 .rdata에 병합)



1-5) Resource

.rsrc : 리소스 관련 데이터를 담고 있는 섹션(ex) 아이콘, 커서 등)



1-6) 재배치 정보

.reloc : 기본 재배치 정보를 담고 있는 섹션(주로 DLL에서 사용)



1-7) TLS

.tls : 스레드 지역 저장소



1-8) Debugging

.debug$p : 미리 컴파일된 헤더 사용시에만 존재



---



3. 32bit, 64bit PE 파일 헤더 분석

이제 실제 32bit, 64bit PE파일을 통해 위에서 살펴보았던 것들을 위주로 분석해보고자 한다. 참고로 Body부분은 생략하고 Header부분의 위주로 분석한다.



3.1 분석 환경

분석환경은 다음과 같다.

   1. OS : Windows10(x64)

   2. tools : PEView(32bit PE파일), CFF Explorer(64bit PE파일)

   3. 대상 : HxD.exe(32bit PE파일), putty.exe(64bit PE파일)



3.2 분석

1) PE View를 통한 HxD.exe분석(32bit PE파일)



확인)

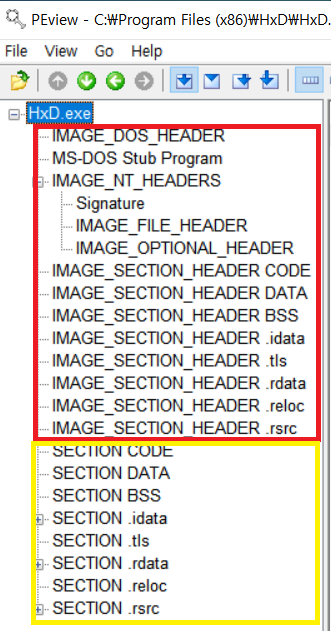

구조)

- 빨간색 박스는 PE파일의 Header, 노란색 박스는 Body



1-1) IMAGE_DOS_HEADER(DOS Header)

- PE파일을 나타내는 Signature(e_magic)의 값이 5A4D로 세팅

- NT Header가 시작되는 위치의 옵셋을 나타내는 Offset to New EXE Header(e_lfanew)의 값이 0x100으로 세팅



1-2) MS-DOS Stub Program(DOS Stub)

- "This program must be run under Win32"라는 문자열이 존재

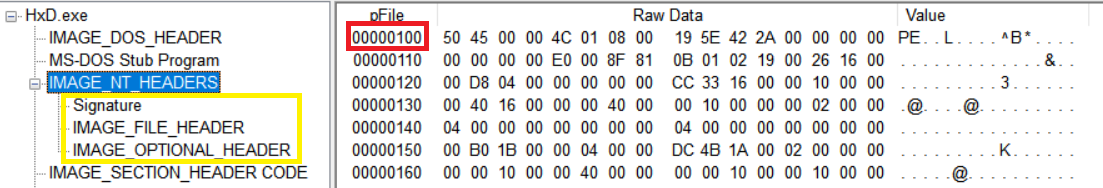

1-3) IMAGE_NT_HEADERS(NT Header)

- IMAGE_DOS_HEADER의 멤버 중 NT Header가 시작되는 위치의 옵셋을 나타내는 멤버의 값이 0x100이라 세팅되어 있는대로 IMAGE_NT_HEADERS의 시작 위치 세팅(빨간색 박스)

- 총 3개의 멤버 변수 확인(노란색 박스)

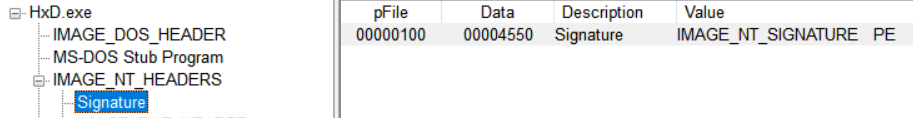

[Signature]

- Signature값 50450000h("PE"00)확인(변경불가)

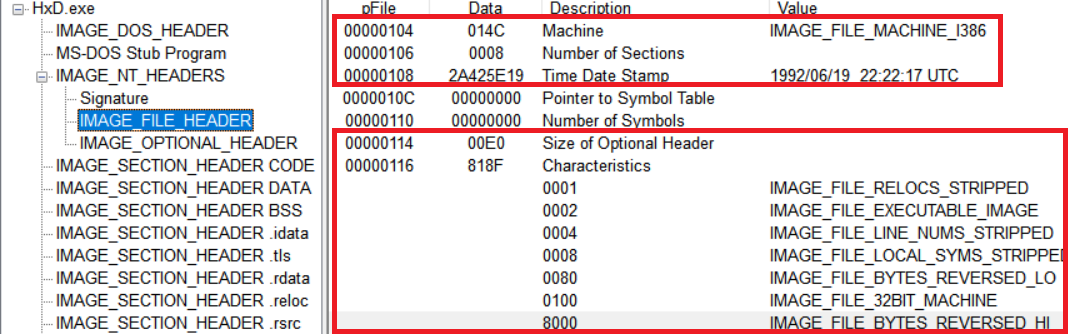

[IMAGE_FILE_HEADER]

- Machine : 컴퓨터 아키텍쳐 유형을 뜻함(0x14C → x86시스템)

- Number of Sections : 0x8로 세팅되어 있으며 섹션의 개수가 8개

- 섹션의 개수가 총 8개임을 확인

- Time Date Stamp : 이미지를 만든 날짜와 시간을 나타냄(UTC)

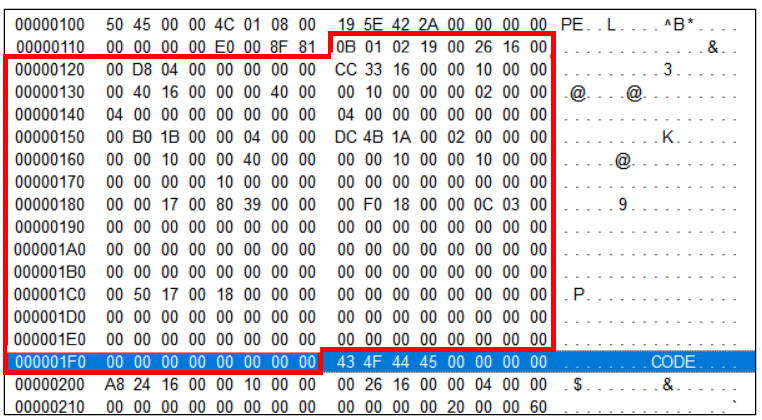

- Size of Optional Header : Optional Header의 크기가 0xE0

- 다음에 오는 Optional Header의 크기가 0xE0임을 확인

- Characteristics : 파일의 속성을 나타내는 값으로 bit OR연산을 통해 최종적으로 0x818F값으로 설정된 것을 볼 수 있으며 속성 값 중에 0x0002가 존재함을 통해 exe파일임을 확인



[IMAGE_OPTIONAL_HEADER]

- Magic : 32bit인 경우 0x10B를 가지며 IMAGE_OPTIONAL_HEADER32를 의미

- Address of Entry Point : 메모리 매핑된 후 코드 시작 주소는 0x1633CC로 세팅 (ImageBase값에 이 값을 더해 코드 시작 지점 설정)

- Image Base : PE파일이 로딩되는 시작 주소이며 일반적으로 EXE파일은 0x400000

- Section / File Alignment : 메모리에서 섹션의 최소 단위는 0x1000이며 파일에서 섹션의 최소 단위는 0x200

- Size of Image / Headers : 메모리 로딩될 때 가상 메모리에서 PE Image가 차지하는 크기는 0x1BB00이며 PE Header의 전체 크기는 0x400

- Subsystem : 동작 환경을 정의하는 것으로 0x0002이므로 GUI

- Number of Data Directories : 총 0x10(16)개의 디렉터리를 갖음

- DataDirectory : 0x10개의 디렉터리를 가지고 있음



1-4) IMAGE_SECTION_HEADER_CODE

- Virtual Size : 메모리에서 섹션의 크기는 0x1624A8

- Virtual Address(RVA) : 메모리에서 섹션의 시작주소는 0x1000

- Size of Raw Data : 파일에서 섹션의 크기는 0x162600

- Pointer To Raw Data : 파일에서 섹션의 offset은 0x400

- Characteristics : 섹션의 속성, Bit OR연산 결과 0x60000020





---



2) CFF Explorer를 통한 putty.exe분석(64bit PE파일)

• 위에서 32bit PE파일과 유사하므로 중복되는 내용은 스킵

확인)

• 64bit PE파일은 PE32+라고 표현



구조)

2-1) IMAGE_DOS_HEADER(DOS Header)

2-2) IMAGE_NT_HEADERS(NT Header)

[Signature]

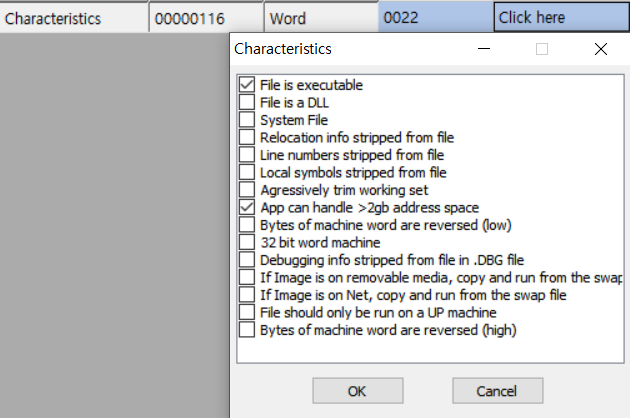

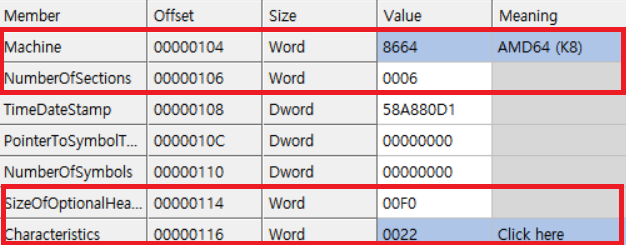

[IMAGE_FILE_HEADER]

- Machine : 컴퓨터 아키텍쳐 유형을 뜻함(0x8664 → x64시스템)

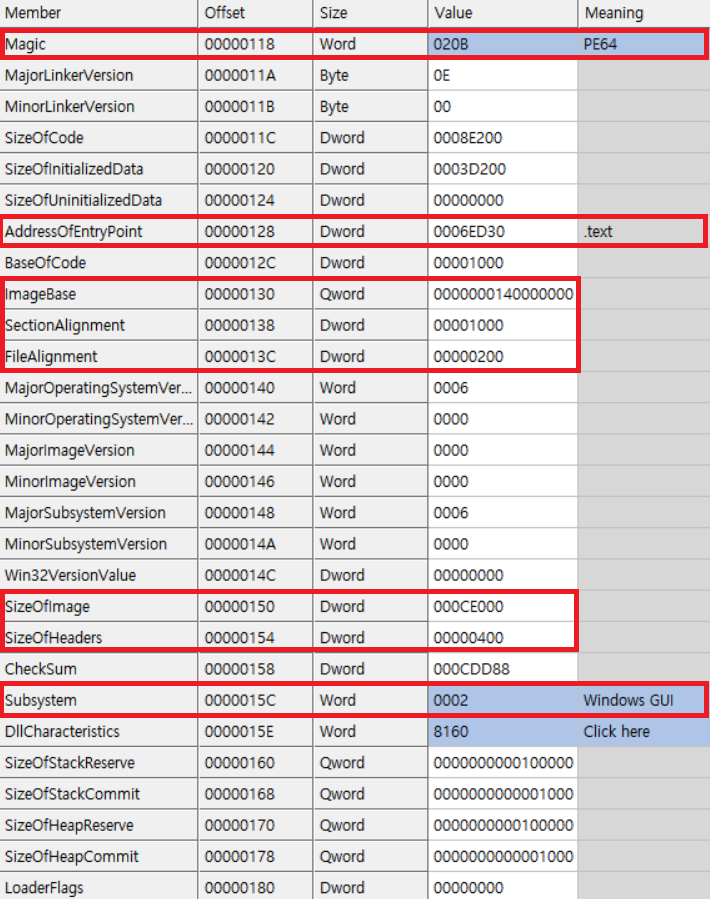

[IMAGE_OPTIONAL_HEADER]

- Magic : 64bit인 경우 0x020B를 가지며 IMAGE_OPTIONAL_HEADER64를 의미



---



4. 참고 자료

1) MS 공식 PE파일 포맷 자료

PE Format - Win32 apps



1-1) IMAGE_FILE_HEADERS 자료

IMAGE_FILE_HEADER (winnt.h) - Win32 apps



1-2) IMAGE_OPTIONAL_HEADER(32bit, 64bit)

IMAGE_OPTIONAL_HEADER32 (winnt.h) - Win32 apps



IMAGE_OPTIONAL_HEADER64 (winnt.h) - Win32 apps



2) PE파일에 대한 내용 알기 쉽게 설명되어 있음

PE(Portable Executable) File Format (7) - PE Header



+) 참고로 각 PE파일의 속성 값들은 "winnt.h"에 정의되어 있음

Winnt.h header - Win32 apps
